焊絲生產線（普通）

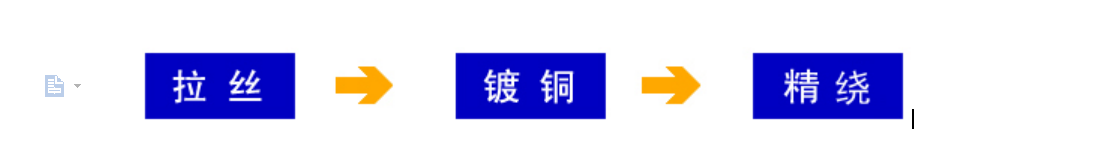

CO2氣體保護焊絲生產流程

1.工藝流程說明

F5.5（6.5）盤條? QC-560線材表面前處理?560直線式拉絲機＋800工字輪收線機?800工字輪放線機＋400直線式拉絲機＋復繞脫脂槽＋630工字輪收線機?展開式化學鍍銅生產線?焊絲層繞機?熱塑包裝?裝箱?入庫

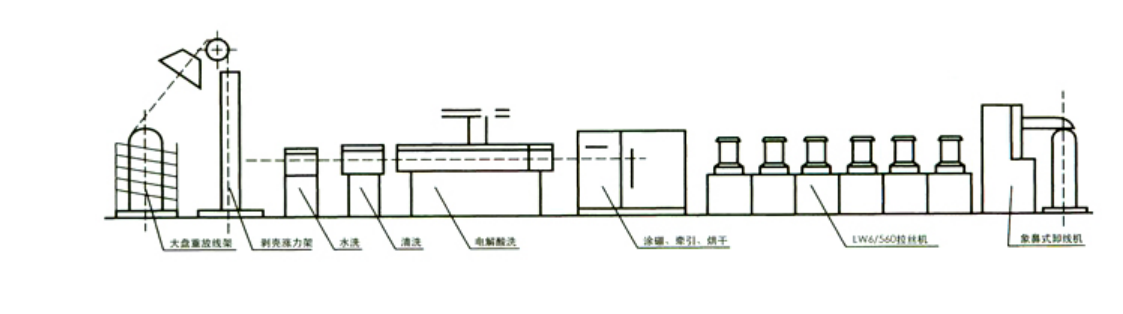

粗拉生產線示意圖

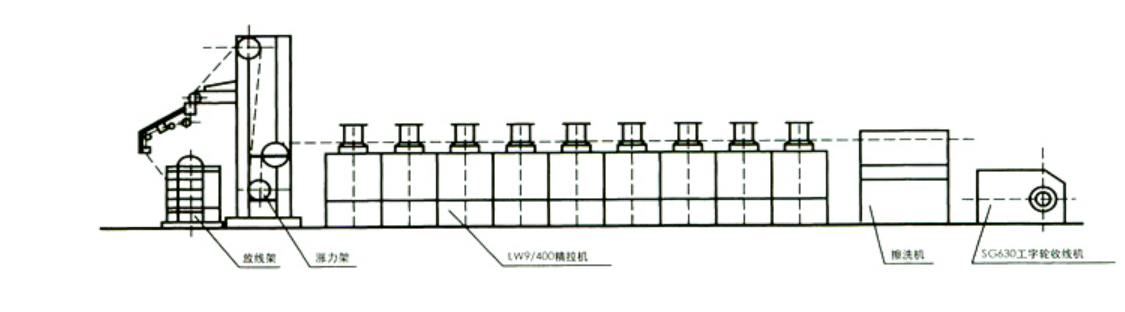

精拉生產線示意圖

2.設備技術參數及說明

2.1 QC-560線材表面預處理

2.1.1 主要技術參數

設計速度：￡ 2m/s

進線根數： 1根

進線直徑： 5.5mm

進線強度：￡ 650Mpa

生產線占地面積（不含操作空間）約 38m X 2m

總功率： 43kw(采用電加熱)。

2.1.2 設備組成

鴨嘴式放線架＋亂線開關

反復彎曲機械剝殼裝置 1臺

鋼絲球強力擦洗裝置（含循環泵） 1臺

電解酸洗及水洗裝置（含循環泵） 1臺

涂硼裝置（含循環泵） 1臺

烘干裝置 1臺

電控操作柜 1個

可控硅整流源 1個

漩渦氣泵 1個

抽霧風機及酸霧中和裝置 1套

2.1.3 主要技術特點

⑴采用鴨嘴放線架，可適應大盤重(≤2.5噸)放線要求；設置有亂線開關裝置，一旦亂線，立即停機。

⑵采用水平布置3個及垂直布置5個的剝殼輪反復彎曲后剝離線材的表面氧化鐵質。

⑶鋼絲球強力擦洗裝置采用上下槽結構的五段錐形鋼絲球擦拭器擦拭線材表面，這種擦洗可以不損傷線材表面，有利拉拔。同時采用水沖洗線材表面，使得線材表面更清潔（鋼結構槽體）。

⑷電解酸洗及水洗裝置，PP槽體，上下槽結構；由電解酸洗、氣吹、加壓水沖洗及水洗，氣吹等組成。配置500A，12V整流源一臺。電解酸洗上槽內置小槽，正負極板相互隔離，整流源供電正負交替電解清洗鋼絲；由軸流泵實現槽液循環，加壓水沖洗由1臺管道泵實現沖洗循環。

⑸涂硼裝置，鋼結構槽體，上下槽結構，外包保溫層；軸流泵實現液體循環，溢流式涂硼；電加熱。

⑹烘干裝置，采用直管式烘干，在進線出線處各設繞線輪一個，使盤元可往復在烘干管內通過兩次，增強烘干效果；方便實用不傷硼砂涂層，熱風循環電加熱，自動控溫。

⑺配備酸霧抽吸中和裝置，使工作環境不產生有害氣體，酸霧中和后定期排放。

2.2 LZ6~7/560直線式拉絲機＋800工字輪收線機

2.2.1 主要技術參數：

最大進線強度：≤700Mpa。

最大進線直徑：Φ5.5mm。

最小出線直徑：Φ2.2mm。

最大總壓縮率：75%。

拉拔道次：7。

最大拉拔速度：540m / min。

用氣量：≥1M3/分；氣壓≥0.5Mpa。

用水量：≥8~12噸/小時；水壓≥2-3bar。

卷筒冷卻：自除垢窄縫式水冷+風冷。

模盒冷卻：直接水冷。

主機功率：第一頭30KW；其余22KW。

收線機功率：15KW。

制動時間：正常≤30秒，快速≤15秒，緊急≤5秒。

2.2.2設備組成

拉絲機組LZ6~7/560 1套

800收線機 1臺

操作臺 1只

控制柜 1組

2.3 800工字輪放線機＋ LZ6~8/400直線式拉絲機＋630工字輪收線機

2.3.1主要技術參數：

最大進線強度：≤1000Mpa。

最大進線直徑：Φ2.4mm。

最小出線直徑：Φ0.8mm。

最大總壓縮率：75%。

拉拔道次：6~8

最大拉拔速度：20m / s。

用氣量：≥1M3/分；氣壓≥0.5Mpa。

用水量：≥6~10噸/小時；水壓≥2-3bar。

卷筒冷卻：自除垢窄縫式水冷。

模盒冷卻：直接水冷。

主機功率： 11KW。

收線機功率：11KW。

制動時間：正常≤30秒，快速≤15秒，緊急≤5秒

2.3.2設備組成

800放線機 1臺

拉絲機組LZ6~8/400 1套

活套裝置 1套

復繞脫脂槽 1臺

630工字輪收線機 1臺

人機界面操作顯示屏 1個

電氣控制柜 1組

2.4 HD-20+1線展開式化學鍍銅生產線

2.4.1設計速度: 氣保焊絲V≤6m/s，埋弧焊絲V≤2m/s。

2.4.2生產線組成如下：

630無動力恒張力放線—托線輥、轉向輥—機械脫脂槽—電解粗堿洗槽—電解精堿洗槽—脫脂熱水清洗槽—前中和槽—電解酸洗槽—冷水洗槽—活化酸洗槽—化學鍍銅槽—冷水洗槽—中和洗槽—熱水洗槽—烘干—壓托線輥—轉向—300拋光拉拔—630工字輪收線機。

2.4.3 主要技術特點：

⑴Φ630工字輪放線機采用無動力恒張力型式放線，通過中間張力架實現恒張力控制，生產過程中節能的同時減少故障點；方便工人穿線操作，故障斷線時可實現緊急制動。

⑵Φ300拉拔拋光牽引機組采用交流變頻調速方式控制，功率5.5KW，卷筒表面噴涂碳化鎢，硬度≥HRC60，可雙面使用；模盒間接水冷，拉拔潤滑方式為集中供油，分組潤滑。

Φ450埋弧焊絲拉拔拋光牽引機組采用交流變頻調速方式控制，功率7.5KW，拋光卷筒表面噴涂碳化鎢，硬度HRC60；模盒間接水冷，拉拔潤滑方式為集中供油，分組潤滑。

⑶工字輪收線機采用變頻恒張力收線，功率為4KW，光杠排線方式排線。

⑷機械脫脂槽采用鋼結構槽體，上下槽結構，上下槽均不銹鋼蓋板；槽內有壓絲架若干組，采用鋼絲球加壓擦洗；外加40mm保溫層和PP護板；管道泵實現高壓水噴淋。

⑸堿洗槽采用鋼結構槽體，上下槽結構，上槽不銹鋼蓋板；上槽內襯PP板小槽，其上放置鋼極板，正、負極板間相互隔離；外加40mm保溫層和PP護板，軸流泵實現溶液循環，避免溶液泄漏。每個堿洗槽氣保絲配1000A-12V整流源一臺，兩個堿槽埋弧絲配750A-12V整流源一臺。

⑹堿后熱水槽采用鋼結構槽體，上下槽結構，上下槽均為不銹鋼蓋板；外加40mm保溫層和PP護板，軸流泵實現溶液循環。

⑺前中和槽PP板結構槽體，上下槽結構，軸流泵實現溶液循環。

⑻電解酸洗槽PP板結構槽體，上下槽結構，上槽內放置鉛銻合金極板，正、負極板間相互隔離；軸流泵實現溶液循環。氣保焊絲配置1000A-12V整流源一臺，埋弧焊絲配300A-12V整流源一臺。

⑼冷水、活化、鍍銅、中和等槽體結構同前中和槽，鍍銅槽配過濾泵一臺。

⑽后熱水采用PP板，上下槽結構，上下槽均為不銹鋼蓋板；外包40X40鋼骨架和防腐PP護板，軸流泵實現溶液循環。

⑾烘干采用鋼結構箱體，外加100mm保溫層，電加熱，自動控溫；采用加熱管平鋪線下方式，由引風機實現熱風循環，風向逆向走線方向；既有輻射加熱，又實現熱風循環。

⑿所有加熱槽體均有溫度顯示，電加熱槽體自動控溫。鍍銅槽采用電加熱，加熱管為Ti管。其余加熱槽體均采用蒸汽加熱方式。

⒀各工藝槽體之間，均設有氣吹裝置，可有效的防止竄液，采用漩渦氣泵供氣。鍍銅后氣吹、后熱水氣吹采用壓縮氣供氣，確保氣吹效果。

⒁整條作業線均采用PLC控制，每根絲的放線、拉拔、拋光速度和收線機的收線為一個控制單元，使得每根絲均可單獨操作。

⒂堿、酸槽、鍍銅槽上方設Φ315抽霧風管，用離心風機將酸堿霧中和排出室外，可提供完善的酸堿霧噴淋中和實施方案。

⒃整線槽體及每條收放線機設置故障報警裝置，方便工人操作。

⒄電解酸、堿洗槽、鍍銅槽體上槽設計為深罩式結構，可增強蓋板打開時的廢氣抽吸效果，減少操作空間的酸堿廢氣溢出量。
